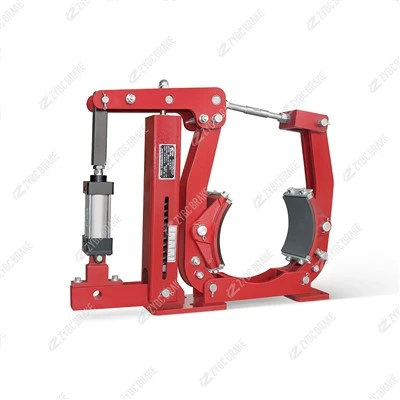

فرامل أسطوانية Pnenmatic من سلسلة QW QW315-50

تتكون فرامل الأسطوانة الهوائية من سلسلة QW QW315-50 بشكل رئيسي من إطار فرامل، مشغل هوائي، ومحرك متطابق. مبدأ عملها وتطبيقها هي كما يلي:

مبدأ العمل

QW315-50 مكابح أسطوانية هوائية تعتمد تصميمًا مغلقًا بشكل طبيعي، وهو الكبح الزنبركي وتحرير ضغط الهواء. عملية العمل المحددة هي كما يلي:

مشاركة الفرامل: في الحالة الطبيعية تكون الفرامل في حالة الكبح. في هذا الوقت، لا يوجد هواء مضغوط يدخل إلى أسطوانة الفرامل، ويبذل الزنبرك الموجود داخل أسطوانة الفرامل قوة لجعل أحذية الفرامل تضغط بإحكام على الجدار الداخلي لأسطوانة الفرامل. وذلك لأن قوة الزنبرك تدفع المكبس الموجود في أسطوانة الفرامل، ويدفع المكبس أحذية الفرامل للتحرك للخارج، بحيث تكون بطانة الاحتكاك الموجودة على أحذية الفرامل على اتصال وثيق بأسطوانة الفرامل. ويولد الاحتكاك بين الاثنين عزم دوران الكبح، مما يبطئ أو يوقف الأجزاء الدوارة المتصلة بأسطوانة الفرامل.

تحرير الفرامل: عندما يحتاج الجهاز إلى التشغيل، يتم توفير الهواء المضغوط إلى أسطوانة الفرامل من خلال خط أنابيب الهواء. يعمل ضغط الهواء المضغوط على المكبس الموجود في أسطوانة الفرامل، متغلبًا على قوة الزنبرك ويدفع المكبس للتحرك في الاتجاه المعاكس. يدفع المكبس أحذية الفرامل للتحرك إلى الداخل، بحيث تكون هناك فجوة بين أحذية الفرامل وأسطوانة الفرامل، ويتم تحرير الفرامل. في هذا الوقت، الأجزاء الدوارة المتصلة بأسطوانة الفرامل يمكن أن تدور بحرية.

إعادة ضبط الفرامل: عندما تحتاج المعدات إلى التوقف مرة أخرى، يتم قطع مصدر الهواء، ويتم تفريغ الهواء المضغوط الموجود في أسطوانة الفرامل. يستعيد الزنبرك الموجود داخل أسطوانة الفرامل حالته الأصلية، وتدفع قوة الزنبرك المكبس وأحذية الفرامل للتحرك للخارج مرة أخرى، بحيث يتم ضغط أحذية الفرامل بإحكام على الجدار الداخلي لأسطوانة الفرامل، ويتم إعادة ضبط الفرامل إلى حالة الكبح.

التطبيقات

يمكن استخدام مكابح الأسطوانة الهوائية QW315-50 على نطاق واسع في الآليات الميكانيكية المختلفة مع مصادر الهواء في الموقع، مثل الرفع، ونقل الحزام، وتحميل وتفريغ الموانئ، والآلات المعدنية لإبطاء السرعة وفرامل الانتظار. على سبيل المثال، في الرافعات، يمكن استخدامه لكبح آلية الرفع وآلية التشغيل لضمان التشغيل الآمن للرافعة؛ في الناقلات الحزامية، يمكن استخدامه لإيقاف الحزام بسرعة عند توقف الناقل أو حدوث خلل فيه لمنع الحزام من الانزلاق أو الخروج عن السيطرة.
