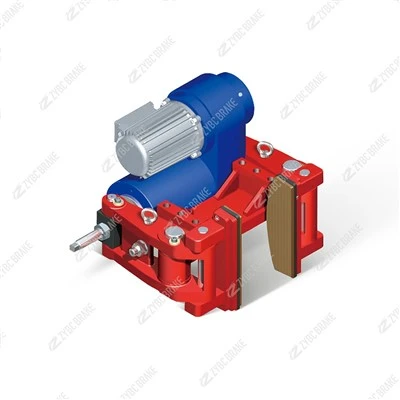

DLZ25 Power-فرامل العجلات المدفوعة: مبدأ العمل والتطبيقات





1. مبدأ العمل

تعمل الفرامل استنادًا إلى "المحرك الهيدروليكي-الكهربائي للفرملة + إعادة ضبط الزنبرك للتحرير"، مع دمج التحكم في الطاقة والثبات الميكانيكي. تتضمن عملية العمل الأساسية ثلاث مراحل:

1.1 تعشيق الفرامل

عند الحاجة إلى استخدام المكابح، يتم تنشيط وحدة الطاقة الكهربائية الهيدروليكية-المدمجة. يقوم المحرك الكهربائي بتشغيل المضخة الهيدروليكية لتوليد ضغط هيدروليكي يتراوح من 6 إلى 10 ميجا باسكال، والذي يتم نقله إلى أسطوانة تثبيت الفرامل.

يدفع المكبس الموجود في الأسطوانة للخارج تحت تأثير القوة الهيدروليكية، مما يؤدي إلى دفع هيكل الفرجار المزدوج-للتثبيت نحو الداخل باتجاه سطح فرامل العجلة (أو قرص الفرامل المدمج).

تتلاءم بطانات الاحتكاك القائمة على-الراتنجات الخالية من الأسبستوس-الموجودة على الفرجار مع سطح الفرامل بإحكام، مما يولد عزم احتكاك ثابت يبلغ 25 نيوتن متر. يقاوم عزم الدوران هذا دوران العجلة، مما يؤدي إلى تباطؤ المعدات بسلاسة حتى تتوقف، ويمكنه تثبيت العجلة لمنع الحركة العرضية.

يضمن صمام موازنة الضغط -المدمج-قوة تثبيت موحدة على جانبي العجلة، مما يؤدي إلى تجنب انحراف المكابح أو التآكل غير المتساوي للبطانات.

1.2 تحرير الفرامل

عند انتهاء إشارة الكبح، يتم إلغاء تنشيط -وحدة الطاقة الهيدروليكية الكهربائية-. يقوم النظام الهيدروليكي بتخفيف الضغط من خلال صمام تخفيف، ويتدفق الزيت الهيدروليكي عائداً إلى الخزان.

ترتد نوابض الإرجاع (الفولاذ 65 مليونًا) الموجودة في أسطوانة التثبيت بسرعة، مما يؤدي إلى سحب المكبس والفرجار إلى مواقعهما الأصلية. يتم تكوين مسافة 0.3-0.5 ملم بين بطانات الاحتكاك وسطح المكابح، مما يزيل احتكاك السحب.

تدور العجلة بحرية دون قيود، مما يسمح للمعدات بالعمل بشكل طبيعي.

1.3 ضمان الاستقرار والتحكم

تصميم الاستجابة السريعة: وقت استجابة -بدء تشغيل الوحدة الهيدروليكية الكهربائية-أقل من أو يساوي 0.2 ثانية، مما يتيح استخدام المكابح بسرعة لتلبية الطلب على دورات التشغيل-التوقف المتكررة (حتى 500 مرة في الساعة).

ارتداء آلية التعويض: أداة الضبط التلقائية المدمجة- تعمل على تعويض تآكل البطانة (حتى 8 مم)، مما يحافظ على عزم دوران الفرامل وخلوصها الثابت بدون معايرة يدوية.

وظائف الحماية: المحرك الكهربائي مزود بحماية حرارية لمنع الاحتراق بسبب التشغيل لفترة طويلة؛ يعتمد النظام الهيدروليكي تصميمًا مغلقًا (حماية IP54) لتجنب تسرب الزيت والتلوث.

2. التطبيقات النموذجية

تم تحسين DLZ25 لمعدات الخدمة الخفيفة- (سعة الحمولة: 0.5-5 طن) ذات سرعة تشغيل منخفضة (أقل من أو تساوي 30 كم/ساعة)، ومناسبة لخطوط الإنتاج الآلية، وساحات الخدمات اللوجستية، والسيناريوهات الصناعية -صغيرة الحجم. تشمل التطبيقات الأساسية ما يلي:

2.1 معدات مناولة المواد الخفيفة

متوافق مع الرافعات الشوكية الكهربائية الصغيرة، ورافعات المستودعات، وشاحنات المناولة اليدوية (سعة تحميل 1-3 طن). إنه يوفر فرملة دقيقة أثناء نقل البضائع ومواقف السيارات في المستودعات الضيقة، مما يعزز السلامة التشغيلية ودقة تحديد المواقع.

مناسب للفرملة الجانبية للعجلات-في مركبات AGV الصغيرة (المركبات الموجهة الآلية) وروبوتات الخدمات اللوجستية. إنه يتكامل مع نظام التحكم في المعدات لتحقيق الكبح الآلي أثناء تبديل المسار أو تجنب العوائق، مما يضمن التشغيل السلس للخطوط اللوجستية الذكية.

2.2 مركبات النقل الصناعية الصغيرة

يتم تطبيقه على ناقلات مواد المصنع، والعربات الكهربائية، وعربات الأمتعة في المطار. فهو يتكيف مع الأرضيات الداخلية الناعمة أو المسارات الخارجية المسطحة، مما يوفر فرملة موثوقة لمنع الانزلاق أثناء عمليات التوقف-والانطلاق-.

يُستخدم في مركبات النقل الصغيرة المثبتة على سكك حديدية (على سبيل المثال، عربات سكك حديدية لنقل قطع العمل) لتحقيق تحديد الموقع الدقيق والفرملة الطارئة، بما يتوافق مع إيقاع خطوط الإنتاج الآلية.

2.3 البناء الخفيف والآلات المساعدة

يطابق معدات البناء الصغيرة مثل اللوادر الكهربائية الصغيرة ومنصات العمل الجوية الصغيرة والرافعات المقصية. إنه يوفر فرملة آمنة عندما تكون المعدات قيد التشغيل أو متوقفة في مواقع البناء المسطحة، مما يحمي المشغلين والمواد.

مناسب للفرملة الإضافية لمركبات النقل الزراعية الصغيرة (على سبيل المثال، ناقلات الحبوب الصغيرة، وعربات نقل البساتين) وآلات الحدائق (على سبيل المثال، جزازات العشب الكبيرة)، والتكيف مع العمليات الخارجية ذات السرعة المنخفضة-.

2.4 المعدات الصناعية العامة ومعدات الاختبار

يتم تركيبها على آليات النقل ذات العجلات للناقلات الصغيرة ومقاعد الاختبار الصناعية والمعدات الدقيقة. إنه يتيح الكبح السريع في حالات الطوارئ لتجنب اصطدام قطعة العمل أو اختبار انحراف البيانات.

يُستخدم في معدات التسلية الصغيرة (على سبيل المثال، سيارات الأطفال الكهربائية في المتنزهات) والمركبات الخاصة -الصغيرة الحجم، مما يوفر كبحًا ثابتًا ومنخفض الضوضاء-للوفاء بمتطلبات السلامة وتجربة المستخدم.
