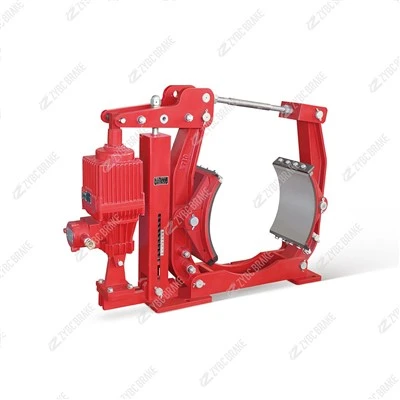

DYW315-انفجار سلسلة 900-فرامل أسطوانية كهروهيدروليكية محمية

الDYW315-انفجار سلسلة 900-فرامل أسطوانية كهروهيدروليكية محميةهو جهاز مكابح-مغلق وآمن-مغلق عادةً، ومصمم للبيئات الخطرة. يتم إقرانها بدفعات هيدروليكية-كهربائية مقاومة للانفجارات (على سبيل المثال، سلسلة BEd) وتستخدم بشكل أساسي للفرملة وتحديد موضع معدات الرفع والنقل ومعدات التعدين والتعدين في أجواء الغاز المتفجر أو الغبار. يتوافق أداء مقاومة الانفجار- معGB3836.2-2000المعايير، مع علامات مقاومة للانفجار-.تحويلة أنا(لمناجم الفحم تحت الأرض) وإكسد II CT4(بالنسبة لبيئات الغازات القابلة للاشتعال IIA وIIB وIIC مع فئات درجات الحرارة T1-T4).

المعلمات التقنية الأساسية

المعلمة	القيمة القياسية	ملحوظات
قطر الطبل	315 ملم	مطابقة حجم حذاء الفرامل
عزم الكبح المقدر	900 N·m	قابل للتعديل عن طريق التوجه الدافع
مطابقة الدافع	بيد121/6، بيد201/6	الانفجارات-الدافع الكهربائي الهيدروليكي-مقاوم للانفجار
جهد العمل	380 فولت/660 فولت تيار متردد ثلاثي الطور	متوافق مع إمدادات الطاقة في المناطق الخطرة
إزالة حذاء الفرامل	0.8-1.2 ملم	متوازنة تلقائيا عن طريق آلية تعديل الفجوة
مادة بطانة الاحتكاك	سبيكة مقاومة للتآكل-غير الأسبستوس-.	مقاومة للانفجار-، وتوهين معامل الاحتكاك المنخفض
فئة الحماية	IP55	مقاوم للغبار ومقاوم للماء للبيئات الصناعية القاسية
درجة حرارة العمل	-20 درجة إلى 40 درجة	يتوافق مع ظروف تشغيل الدافع-المقاومة للانفجار
وزن	~120 كجم	هيكل مدمج لسهولة التركيب

الميزات الهيكلية الرئيسية

انفجار-تصميم متكامل مقاوم

يعتمد جسم الفرامل ومكونات التوصيل تصميمًا هيكليًا مقاومًا للاشتعال، مع وجود مسارات لهب -مشغولة بدقة على أسطح الوصلات لاحتواء الشرر الداخلي ومنع الانفجار الخارجي.

جميع المكونات الكهربائية (المفاتيح الحدية، وأطراف توصيل الأسلاك) من النوع المقاوم للانفجار-، ويستخدم مدخل الكابل وصلات مقاومة للانفجار-محكمة الغلق لضمان السلامة الشاملة لمقاومة الانفجار-.

فشل-آلية آمنة بشكل طبيعي-مغلقة

تحت الطاقة-بشرط، يقوم الدافع المضاد للانفجار-بتوليد ضغط هيدروليكي لدفع أذرع الفرامل، وفصل أحذية الفرامل عن الأسطوانة لتحرير الفرامل.

عندما يتم قطع الطاقة أو فشل الدافع، يقوم زنبرك العودة القوي الداخلي بتشغيل أحذية الفرامل لتثبيت الأسطوانة بسرعة، مما يحقق فرملة الطوارئ ويمنع انزلاق المعدات أو هروبها.

التعديل التلقائي للفجوة

مجهزة بجهاز موازنة الفجوة المتشابكة، والذي يمكنه التعويض تلقائيًا عن الخلوص بين حذاء الفرامل والأسطوانة الناتج عن تآكل البطانة، مع الحفاظ على الخلوص عند 0.8-1.2 ملم. إنه يلغي الحاجة إلى التعديل اليدوي ويضمن عزم دوران ثابت للكبح.

متين ومقاوم للتآكل-.

يتم معالجة جسم الفرامل بطبقة مضادة للتآكل-، كما أن أدوات التثبيت مصنوعة من الفولاذ المقاوم للصدأ أو -مجلفن بالغمس الساخن، وهو مناسب للبيئات الرطبة والمتربة والمسببة للتآكل في المناجم وصناعة المعادن.

يمكن استبدال المشبك-الموجود على بطانة الاحتكاك بسرعة دون تفكيك جسم الفرامل بالكامل، مما يقلل من وقت توقف الصيانة في المناطق الخطرة.

مبدأ العمل

تتبنى سلسلة DYW315-900تحرير كهربائي-هيدروليكي + فرامل زنبركيةوضع العمل، وهو متوافق إلى حد كبير مع الدفاعات المضادة للانفجارات-:

تحرير الفرامل (تشغيل المعدات): عند بدء تشغيل الجهاز المضيف، يتم تشغيل الدافع المضاد للانفجار-. يقوم المحرك بتشغيل المضخة الهيدروليكية لتوليد الضغط، مما يدفع قضيب الدفع للتمدد. يعمل قضيب الدفع على ذراع الفرامل للتغلب على قوة الزنبرك، ويفصل حذاء الفرامل عن الأسطوانة، ويتم تحرير الفرامل.

تطبيق الفرامل (إيقاف المعدات/الطوارئ): عندما تتوقف المعدات، يفقد الدافع الطاقة. يختفي الضغط الهيدروليكي، ويقوم زنبرك العودة بسحب ذراع الفرامل لإعادة ضبطه، مما يجعل حذاء الفرامل يثبت الأسطوانة بإحكام لتحقيق الكبح. في حالة انقطاع التيار الكهربائي أو عطل في الدافع، فإن الزنبرك سوف يدفع الفرامل للعمل على الفور لضمان السلامة.

حماية الانترلوك: مزود بمفتاح حد مقاوم للانفجار-، والذي يمكنه إرسال إشارة تحرير/إغلاق الفرامل إلى نظام التحكم المضيف. يمكن للمعدات أن تبدأ فقط عندما يتم تحرير الفرامل بالكامل، مما يمنع التشغيل الخاطئ.

التطبيقات النموذجية

يتم استخدام هذه السلسلة من المكابح على نطاق واسع في البيئات الخطرة مثل مناجم الفحم تحت الأرض، ومصانع البتروكيماويات، وورش الغاز، وتتوافق مع معدات مثل:

رافعات المناجم، والرافعات الجسرية، والرافعات الجسرية

السيور الناقلة، ومصاعد الدلو، وعربات مناولة المواد

المعدات المساعدة لمطحنة الدرفلة المعدنية والرافعات المقاومة للانفجارات في الموانئ-.

إرشادات الصيانة (المتطلبات الخاصة للمنطقة الخطرة)

التفتيش اليومي (يجب إجراؤه بعد انقطاع التيار الكهربائي واكتشاف الغاز)

تحقق من سلامة الغلاف المضاد للانفجارات-وإحكام مسامير مسار اللهب (عزم الدوران: 30–35 نيوتن متر)، ويجب ألا يكون هناك أي شقوق أو تشوه.

افحص بطانة الاحتكاك بحثًا عن التآكل (استبدلها عندما يكون سمكها أقل من أو يساوي 3 مم) والتلوث بالزيت (نظفها فورًا في حالة وجود زيت على سطح البطانة).

تحقق من وظيفة التعشيق لمفتاح الحد للتأكد من عدم إمكانية تشغيل الجهاز عند عدم تحرير الفرامل.

جدول الصيانة الدورية

دورة	المهام الأساسية	التفاصيل والمعايير
1 شهر	فحص التشحيم والتخليص	ضع شحمًا يحتوي على -ليثيوم-مقاوم للانفجار على مفصلة ذراع الفرامل؛ تحقق من آلية تعديل الفجوة التلقائية للحصول على المرونة.
3 أشهر	صيانة الدافع	التعاون مع صيانة محرك BEd المطابق (تغيير الزيت، ونزيف الهواء) لضمان إخراج دفع مستقر.
6 أشهر	إصلاح الختم والقفل	استبدل ختم الزيت القديم للمحرك؛ أعد-ربط جميع مسامير الحماية من الانفجارات-؛ التحقق من تآكل جسم الفرامل.
12 شهرا	اختبار الأداء الشامل	قم بإجراء اختبار كبح عزم الدوران بمعدل 1.2 مرة؛ فحص فجوة مسار اللهب في الغلاف المضاد للانفجار- (يجب أن يكون أقل من أو يساوي 0.15 مم)؛ استبدال بطانة الاحتكاك على دفعات.

احتياطات تشغيل المنطقة الخطرة

يجب إجراء الصيانة بعد انقطاع التيار الكهربائي وعلامة الإغلاق-والتأكد من أن تركيز الغاز المحيط يقع ضمن النطاق الآمن.

لا تستخدم أدوات غير -مضادة للانفجار-للتفكيك والتجميع لتجنب حدوث شرر.

لا تقم بتعديل هيكل الفرامل (مثل قطع زنبرك الإرجاع) لمنع فقدان مقاومة الانفجار وأداء الفرامل.

الأخطاء الشائعة والحلول

ظاهرة الخلل	الأسباب المحتملة	الحلول
لا يمكن تحرير الفرامل	نقص زيت الدافع، أو تعطل المحرك، أو انسداد الدائرة الهيدروليكية	تجديد الزيت الهيدروليكي ISO VG46؛ اختبار عزل المحرك الدافع (أكبر من أو يساوي 1 MΩ)؛ تنظيف الدائرة الهيدروليكية.
عدم كفاية عزم الكبح	تآكل البطانة، أو فشل آلية تعديل الفجوة، أو إجهاد الزنبرك	استبدل بطانة الاحتكاك؛ إصلاح جهاز تعديل الفجوة. استبدل مجموعة زنبرك العودة.
الحد من فشل إشارة التبديل	سوء الاتصال بالمفتاح المضاد للانفجار-أو الأسلاك التالفة	تنظيف جهات الاتصال التبديل. استبدل الكابل المضاد للانفجارات-؛ أعد -تشديد المحطة.
ضجيج غير طبيعي أثناء الكبح	براغي ذراع الفرامل فضفاضة، أو تآكل غير متساوٍ في البطانة، أو تشوه الأسطوانة	تشديد البراغي إلى عزم الدوران المحدد؛ استبدال البطانة البالية بشكل غير متساو؛ أعد -تجهيز الأسطوانة إذا تجاوز الجريان 0.1 ملم.
