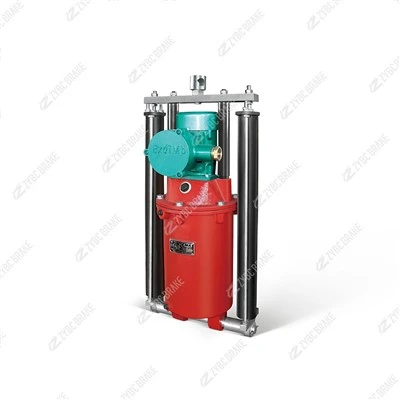

BYT1-انفجار سلسلة 125Z/10-الدافع الكهروهيدروليكي المحمي

الBYT1-انفجار سلسلة 125Z/10-الدافع الكهروهيدروليكي المحميهو- مشغل خطي سابق مصمم للبيئات الخطرة (مناجم الفحم، والبتروكيماويات، وما إلى ذلك)، لتشغيل مكابح الكتلة الخارجية، والصمامات، وآليات الرافعة بشكل أساسي. يتوافق مع GB3836.2-2000 مع علامات مقاومة للانفجارإكسدي(مناجم الفحم) وExdⅡBT4(مناطق الغاز ⅡA/ⅡB، فئات درجات الحرارة T1-T4). فيما يلي نظرة عامة منظمة على مواصفاته وبنيته وتشغيله وصيانته واستكشاف الأخطاء وإصلاحها.

---

المواصفات الفنية الأساسية

المعلمة	قيمة	ملحوظات
التوجه المقدر	1250 نيوتن (125 كجم)	معيار لسلسلة 125
السكتة الدماغية المقدرة	100 ملم	يشير الرقم "10" في النموذج إلى الحد (×10 مم)
محرك	0.75 كيلو واط، تيار متردد ثلاثي الطور 380 فولت/50 هرتز	غلاف مقاوم للانفجار-، IP55
وقت العمل (أعلى/أسفل)	0.7 s / 0.6 s	استجابة سريعة لأنظمة الكبح
دورات ماكس / ساعة	720	إمكانية التشغيل-عالية التردد
الزيت الهيدروليكي	مقاومة التآكل ISO VG46-.	نطاق درجة الحرارة: -20 درجة إلى +40 درجة
حماية	مقاوم للانفجار-(ExdⅡBT4)، الحمل الحراري الزائد	السلامة للأجواء القابلة للاشتعال
وزن	~40 كجم	تركيب عمودي مدمج

---

الميزات الهيكلية

الانفجار-تصميم إثبات

غلاف مقاوم للاشتعال مع -وصلات مصنعة بدقة (مسارات اللهب) لاحتواء الانفجارات الداخلية ومنع الاشتعال الخارجي.

يتم تغليف ملفات المحرك والمكونات الكهربائية لتجنب حدوث شرارة في المناطق الخطرة.

النظام الهيدروليكي المتكامل

يجمع بين المحرك ومضخة الطرد المركزي والأسطوانة وزنبرك العودة في وحدة محكمة الغلق. لا توجد أنابيب خارجية-تقلل من مخاطر التسرب والتلوث.

يتيح زنبرك التحميل (اختياري) إعادة الضبط السريع عند انقطاع الطاقة، وهو أمر بالغ الأهمية لفشل الفرامل -الآمنة.

الختم والمقاومة للتآكل

أختام مطاطية من النتريل (FKM اختيارية) للاحتفاظ بالزيت؛ طلاء سطحي مضاد للتآكل-للبيئات القاسية.

غطاء غبار على قضيب الدفع لمنع دخول الحطام.

---

مبدأ العمل

التمديد (تحرير الفرامل)

عند تشغيله، يقوم المحرك بتشغيل المكره لتوليد ضغط هيدروليكي، مما يدفع المكبس والقضيب إلى الأعلى. يؤدي هذا إلى ضغط زنبرك الفرامل عبر رافعة، مما يؤدي إلى تحرير الفرامل.

التراجع (تطبيق الفرامل)

عند انقطاع التيار الكهربائي، تتوقف المكره. يدفع زنبرك التحميل والجاذبية المكبس إلى الأسفل، مما يعيد الزيت إلى الغرفة العلوية. يتم تعشيق الفرامل تلقائيًا.

الانفجار-إثبات السلامة

جميع الأجزاء الكهربائية معزولة في أغلفة مقاومة للاشتعال. يتم احتواء أي اشتعال داخلي داخل العلبة، مما يمنع انتشاره إلى الجو الخارجي.

---

إرشادات الصيانة

1. التفتيش اليومي (5-10 دقائق/الوردية)

مستوى الزيت وجودته: فحص الزيت بين علامتي MAX/MIN؛ استبدال إذا تغير لونها أو ملوثة.

تسرب: افحص القضيب والغطاء النهائي والمفاصل بحثًا عن قطرات الزيت-وشدد أو استبدل السدادات إذا لزم الأمر.

الانفجار-إثبات النزاهة: تأكد من إحكام ربط مسامير العلبة (عزم الدوران: 25-30 نيوتن متر) وأن مسارات اللهب خالية من التلف.

فحص كهربائي: تحقق من عزل المحرك (أكبر من أو يساوي 1 MΩ) وتوصيلات الكابلات-بدون أطراف توصيل أو اهتراء.

2. الصيانة الدورية

فاصلة	المهام	تفاصيل
1 شهر	التشحيم والسحابات	قضيب تشحيم يحتوي على شحم أساسه-الليثيوم؛ افحص جميع البراغي (خاصة الوصلات المقاومة للانفجار-).
3 أشهر	تغيير الزيت والنزيف	قم بتصريف الزيت القديم، وشطفه بمعيار ISO VG46، ثم أعد تعبئته إلى الحد الأقصى؛ ينزف الهواء بالدراجة 3-5 مرات.
6 أشهر	فحص الفلتر والصمام	تنظيف/استبدال فلتر الزيت؛ فحص صمام الفحص وصمام التنفيس بحثًا عن الانسدادات.
12 شهرا	اصلاح	استبدل موانع التسرب، وتحقق من تآكل المكبس/الأسطوانة، واختبر -الغلاف المقاوم للانفجار، ثم قم بمعايرة الدفع.

3. نصائح حول البيئة الخطرة

مناجم الفحم: استخدم وحدات ExdI-المصنفة؛ فحص شهري لتراكم الغبار-النظيف بالهواء المضغوط (بحد أقصى 0.5 ميجا باسكال).

مصانع البتروكيماويات: استخدم ExdⅡBT4؛ تجنب انسكابات الزيت-امسح على الفور لمنع اشتعال البخار.

درجة حرارة منخفضة: قم بالتسخين المسبق لمدة 5-10 دقائق قبل الاستخدام؛ استخدم زيت ISO VG32 إذا كانت درجة الحرارة أقل من -10 درجة.

---

الأخطاء الشائعة والحلول

عيب	الأسباب المحتملة	الحلول
فشل قضيب في التوسع	انخفاض مستوى الزيت، احتراق المحرك، انسداد المضخة	إعادة ملء الزيت؛ محرك الاختبار (استبدله في حالة وجود خلل)؛ تنظيف/استبدال المكره المضخة.
التوجه غير كاف	الهواء الموجود في النظام، والأختام البالية، والتلوث بالزيت	ينزف الهواء استبدال أختام المكبس. تغيير الزيت والفلتر.
التراجع البطيء	تحميل التعب الربيع، لزوجة الزيت عالية جدا	استبدال الربيع. استخدم زيت ISO VG46 (تحقق من نطاق درجة الحرارة).
ارتفاع درجة حرارة المحرك	تجاوز دورة العمل، انسداد التهوية	تقليل تكرار الدورة. تنظيف فتحات المحرك (يتطلب التصميم المضاد للانفجار-أدوات خاصة).

---

احتياطات السلامة

تأمين-تاجوت: قم بقطع الطاقة وتحرير الضغط قبل إجراء الصيانة-استخدم الأدوات المعتمدة للأجزاء المقاومة للانفجار-.

توافق الزيت: استخدم فقط زيت مقاومة التآكل ISO VG46 -؛ يؤدي خلط العلامات التجارية إلى تلف الختم وإبطال الشهادة.

لا تعديلات: لا تقم بحفر أو تغيير مكان الانفجار-الغطاء المضاد للانفجار-فهذا يؤدي إلى إبطال تقييمات السلامة.

تمرين: يجب على الموظفين المؤهلين فقط (على دراية بالمعدات السابقة) إجراء الصيانة.
