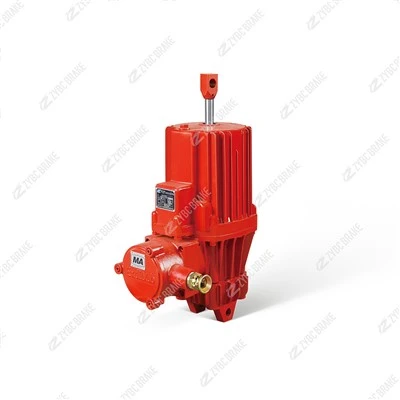

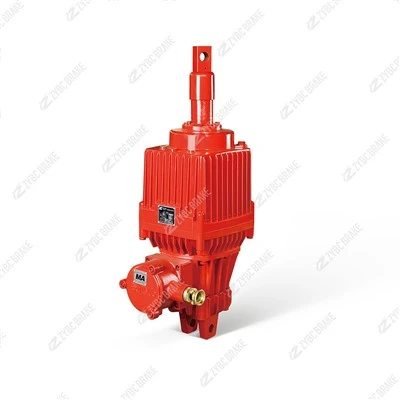

BEd50/6 دافع هيدروليكي مضاد للاشتعال – 500N/60 مم
نظرة عامة على المنتج إن سلسلة BEd هي تصميم ألماني مستمد من EMG Eldro-، تم إنتاجه محليًا ومتوافق تمامًا مع DIN15430 (دولي) وGB3836 / JB/T 10603-2006 / Q/ZYBC (وطني). يشتمل BEd50/6 على محرك مقاوم للاشتعال + مضخة طرد مركزي + أسطوانة في غلاف واحد مدمج من الألومنيوم -...
الوصف
نظرة عامة على المنتج
سلسلة BEd ألمانيةمشتق من EMG Eldro-.تصميم منتج محليًا ومتوافق تمامًا معDIN15430(الدولي) وGB3836 / جي بي / تي 10603-2006 / س / زيبك(وطني). يدمج BEd50/6 أمحرك مقاوم للاشتعال + مضخة طرد مركزي + اسطوانةفي غلاف واحد مدمج من الألومنيوم - يتم تنشيطه، تقوم المكره ببناء زيت الضغط، ويمتد المكبس إلى الشوط المحدد مسبقًا ويحافظ على الدفع؛ عند إلغاء الطاقة-، ينهار الضغط ويسحب زنبرك الفرامل الخارجي القضيب.
2.1 خمس مزايا هيكلية
محرك من الفئة F-غير مغموريتم فصل اللفات - بالكامل عن الزيت الهيدروليكي، مما يؤدي إلى التخلص من الزيت-تقادم / احتراق-وضع فشل اللف الشائع في الزيت القديم-عائلة BYT1 المغمورة. يعمل تصنيف 275 واط (Ex dⅡCT4) / 240 واط (Ex dⅠ) على تشغيل البيئات الساخنة بشكل موثوق.
غلاف من الألومنيوم المصبوب المقاوم للاشتعال- أخف وزنًا وأكثر تبديدًا للحرارة / مقاومة للتآكل مقارنة بالحديد الزهر- BYT1، وهو مثالي لأنفاق المناجم الرطبة والمصانع الكيميائية الساحلية.
تغطية مزدوجة Ex - السابق د أنا ميغابايتللفحم الموجود تحت الأرض (الميثان + غبار الفحم، والوجوه غير-المنقوبة)؛على سبيل المثال د بنك الاستثمار الدولي T4لورش عمل الغازات القابلة للاشتعال IIA / IIB-. يتم إرسال ملفات الشهادات الكاملة مع وحدة حفظ الملفات في قسم السلامة-.
حجرة هواء مدمجة-متوازنة- يظل ضغط الزيت الداخلي متوازنًا في أي اتجاه، مما يتيح ذلك0-180 درجة تركيب مجاني(رأسيًا، أفقيًا، مائلًا) بدون مشكلة فقدان دفع-قفل الهواء-الدفاعات القديمة. لا يوجد تعديل للقوس في معظم التعديلات التحديثية.
IP65 مختومة بالكامل- صندوق توصيل مقاوم للاشتعال + سدادة كابل مقاومة للماء تحجب الرطوبة وغبار الفحم والبخار الكيميائي. تعمل السدادات المزدوجة الموجودة على العمود وقضيب الدفع- على إطالة عمر الختم بشكل كبير.
2.2 حيث يناسب
BEd50/6 هو محرك الإطلاق لـBYWZ، وBYWZ4، وBYWZ5، وBYWZ8/9، وYWZP مقاومة للانفجار-أسطوانة وفرامل قرصيةومن خلال وصلة رافعة بسيطة، فإنه يقوم أيضًا بالدفع الترددي والدوار والتأرجح (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
المواصفات الفنية
القيم هي البيانات المقدرة للشركة المصنعة (متعددة-متوافقة مع المصادر). يجب تأكيد العناصر ذات الصلة بالتكوين - مقابل الطلب الفعلي / شهادة Ex.
| BEd50/6 - المعلمات المقدرة | |||
|---|---|---|---|
| التوجه المقدر | 500 N (±20%) | السكتة الدماغية المقدرة | 60 ملم |
| قوة ربيع الفرامل | 460 N | وقت العمل، الارتفاع / الانخفاض | 0.62 s / 0.61 s |
| القوة المقدرة | 240 واط (Ex dⅠ) /275 W(مثال dⅡCT4) | التصنيف الحالي | 1.2 A @ 380 V |
| تردد التشغيل | 1500 دورة/ساعة | واجب | S1 مستمر + S3 متقطع |
| الجهد المقنن | 380 فولت (الخيارات: 127/220/660/1140 فولت) | تكرار | 50 هرتز (60 هرتز عند الطلب) |
| فئة العزل | فئة F-.، غير-مغمورة | حماية | IP65 |
| العلامات السابقة | على سبيل المثال d I Mb / Ex d IIB T4 Gb | وزن | 47 كجم (مثالي dⅠ) /37 كجم(مثال dⅡCT4) |
| تصاعد | 0-180 درجة (غرفة توازن الهواء) | المعيار المرجعي | GB3836، جي بي/تي 10603، DIN15430 |
أبعاد التركيب والمخطط التفصيلي (مم)
يشارك BEd50/6 غلاف المخطط التفصيلي الخاص به مع BEd80/6. قم دائمًا بتأكيد الرسم مقابل وحدة الشهادة المطلوبة.
| يكتب | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بيد50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| بيد30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| بيد80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| بيد121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
