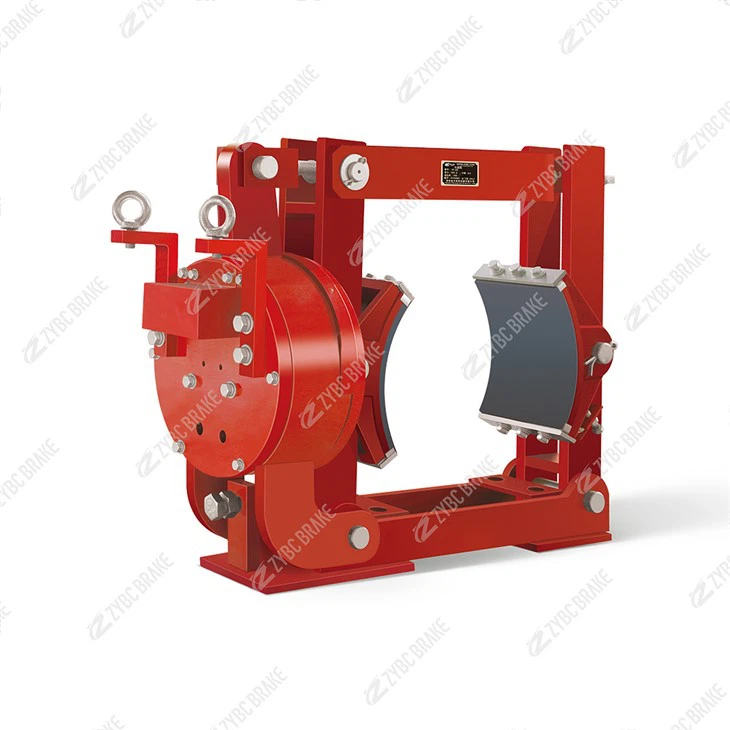

ZWZA، ZWZB سلسلة مكابح أسطوانية كهرومغناطيسية تعمل بالتيار المستمر

السلسلة ZWZA وZWZBهي مكابح أسطوانية كهرومغناطيسية صناعية -من الدرجة الصناعية مصممة للتحكم الدقيق في المكابح في الآلات الدوارة المتوسطة -، بما في ذلك الرافعات (الذراعية والعلوية)، والروافع، والناقلات، والمعدات المعدنية المساعدة. مصممة معالتشغيل الكهرومغناطيسي بالتيار المستمر(التيار المباشر يقوي القوة المغناطيسية) و أهيكل مغلق عادة(يتم تعشيق الزنبرك-عند إلغاء-تنشيطه)، توفر هذه السلسلة تباطؤًا ديناميكيًا موثوقًا به، واحتجاز حمل ثابت، وتفشل-التوقف الآمن في حالات الطوارئ. يتميز طرازا ZWZA وZWZB باختلافات طفيفة في نطاق عزم الدوران والتصميم الهيكلي، لكن كلاهما يعطي الأولوية للاستجابة وقابلية التعديل والتوافق مع الأنظمة الصناعية التي تعمل بالتيار المستمر-. فيما يلي تفصيل تفصيلي لسماتها الأساسية ومبدأ العمل والميزات الرئيسية والتطبيقات النموذجية والمواصفات الفنية:

1. نظرة عامة على السلسلة والوظيفة الأساسية

تتبع سلسلتا ZWZA وZWZB فلسفة تصميم موحدة (فرامل الأسطوانة الكهرومغناطيسية ZW=DC، ومتغيرات طراز ZA/ZB =) وتم تحسينها لتطبيقات الحمل المتوسط ​​- (1-20 طن). وتتوافق وظائفهم الأساسية مع السلامة الصناعية والاحتياجات التشغيلية:

الكبح الديناميكي: إبطاء أو إيقاف الآلات (مثل الرافعات الصغيرة والناقلات) مع عزم دوران متحكم فيه لتجنب تأرجح الحمل أو الصدمة الميكانيكية.

عقد الحمل الثابت: تأمين الأحمال (على سبيل المثال، المواد والمكونات) في مكانها أثناء حالات التوقف المؤقت أو الصيانة أو انقطاع التيار الكهربائي-.

الكبح في حالات الطوارئ: الانخراط تلقائيًا في انقطاع الطاقة أو حدوث أعطال كهربائية لمنع هروب المعدات-وهو أمر بالغ الأهمية لسلامة المشغلين في ورش العمل والمصانع ومحطات المعالجة.

تغطي موديلات ZWZA عادةً نطاقات عزم دوران أقل (50–500 نيوتن متر) لمهام الخدمة المتوسطة الأخف-، بينما تمتد موديلات ZWZB إلى عزم دوران أعلى (300–1500 نيوتن متر) لتطبيقات الخدمة المتوسطة الأثقل-.

2. مبدأ العمل

كلا السلسلتين تعملان علىفشل التيار الكهرومغناطيسي المستمر-في الدورة الآمنة، بالاعتماد على قوة الزنبرك للكبح والقوة المغناطيسية التي تعمل بالتيار المستمر-للتحرير. حالات عملهم هي كما يلي:

2.1 1. تعشيق الفرامل (التوقف/الإمساك/الطوارئ)

التوقف العادي: عندما تحتاج الماكينة إلى التوقف، يقوم نظام التحكم بقطع طاقة التيار المستمر عن الملف الكهرومغناطيسي للفرامل. يتبدد المجال المغناطيسي، وتدفع النوابض الداخلية عالية التوتر-أحذية الفرامل باتجاه الأسطوانة الدوارة.

توليد الاحتكاك: يؤدي الاحتكاك بين بطانات الحذاء والأسطوانة إلى توليد عزم دوران للكبح (50-1500 نيوتن متر)، مما يؤدي إلى تباطؤ الأسطوانة حتى تتوقف خلال أقل من أو يساوي 1.2 ثانية (تحت الحمل المقدر).

عقد ثابت: لضمان أمان التحميل أثناء فترة التوقف عن العمل، يظل الملف-غير نشط. تحافظ النوابض على تشغيل الحذاء، وتطبق عزم دوران ثابتًا لحمل الحمل دون استهلاك الطاقة.

الكبح في حالات الطوارئ: في حالة فقدان طاقة التيار المستمر أو فشل الملف، يتم تعشيق الفرامل على الفور (أقل من أو يساوي 0.7 ثانية) لقفل الأسطوانة، مما يمنع وقوع الحوادث أو انخفاض الأحمال.

2.2 2. تحرير الفرامل (التشغيل العادي)

عندما تبدأ الآلة في العمل، يقوم نظام التحكم بتزويد الملف الكهرومغناطيسي بالطاقة DC. يتم إنشاء مجال مغناطيسي، يجذب عضوًا متحركًا مرتبطًا بآلية حذاء الفرامل.

تتغلب القوة المغناطيسية على شد الزنبرك الراجع، مما يؤدي إلى سحب الحذاء بعيدًا عن الأسطوانة وإنشاء فجوة صغيرة (0.3-0.5 ملم). تدور الأسطوانة (والعمود المتصل) بحرية، مما يتيح التشغيل العادي.

3. الهيكل الأساسي والمكونات الرئيسية

تشترك سلسلتا ZWZA وZWZB في تصميم معياري قوي مع خمسة أنظمة فرعية رئيسية:

3.1 1. وحدة التشغيل الكهرومغناطيسي DC

تجميع لفائف التيار المستمر: ملف جرح نحاسي-معالعزل من الفئة F(مقاومة للحرارة-حتى 155 درجة)، ومصممة لمصادر طاقة التيار المستمر القياسية (24 فولت، أو 48 فولت، أو 110 فولت، أو 220 فولت تيار مستمر). إنه مغلف بغلاف فولاذي للحماية من الغبار والرطوبة والتأثيرات الميكانيكية.

المحرك والربط: عضو تسليح منخفض الكربون-من الفولاذ (نفاذية مغناطيسية عالية) متصل بوصلة رافعة. تقوم حركة عضو الإنتاج بترجمة القوة المغناطيسية إلى حركة ميكانيكية لسحب أحذية الفرامل.

3.2 2. مجموعة أحذية الفرامل والبطانة

أحذية الفرامل: أحذية فولاذية مقوسة (فولاذ كربوني عالي القوة) تم تشكيلها لتتناسب مع أقطار الأسطوانة (150-400 ملم). تستخدم موديلات ZWZA أحذية مزدوجة لتحقيق القوة المتوازنة. تتميز موديلات ZWZB بأحذية مزدوجة معززة لزيادة عزم الدوران.

بطانات الاحتكاك: مركبات غير -راتنجات الأسبستوس-شبه-معدنية ذات معامل احتكاك ثابت (μ أكبر من أو يساوي 0.40) ومقاومة للحرارة تصل إلى 300 درجة. يتم تثبيت البطانات على الحذاء لسهولة الاستبدال وعمر ارتداء طويل (أكبر من أو يساوي 8000 ساعة عمل).

3.3 3. آلية عودة الربيع

نوابض فولاذية-منغنيز عالية التوتر-(2-4 لكل فرامل) توفر القوة اللازمة لتعشيق الفرامل عند إلغاء-طاقة الملف. يمكن ضبط التحميل المسبق للزنبرك عن طريق الصواميل لضبط خرج عزم الدوران بشكل دقيق ضمن نطاق الطراز.

3.4 4. نظام تعديل عزم الدوران

صواميل التعديل: تسمح الصواميل الملولبة الموجودة على الوصلة الزنبركية للمشغلين بضبط شد الزنبرك، مما يتيح تنظيم عزم الدوران بدون خطوات. تضمن هذه المرونة قدرة الفرامل على التكيف مع متطلبات الحمل المختلفة (على سبيل المثال، نقل الضوء مقابل الرفع المعتدل).

3.5 5. مكونات الحماية والتركيب

حماية البيئة: تم طلاء غلاف الملف وإطار الفرامل براتنج الإيبوكسي (سمك أكبر من أو يساوي 60 ميكرومتر) لحماية IP54 ومقاومة الغبار والماء المتناثر -مناسب للاستخدام الداخلي والخارجي المغطى.

واجهات التركيب القياسية: حوامل شفة أو دعامة (متوافقة مع معايير الصناعة) لسهولة التكامل مع أعمدة تشغيل الماكينات، مما يقلل وقت التثبيت.

4. الميزات والمزايا الرئيسية

تقدم سلسلتا ZWZA وZWZB فوائد مميزة للتطبيقات التي تعمل بالتيار المستمر-المتوسطة-:

4.1 1. كفاءة طاقة التيار المستمر

يضمن تشغيل التيار المستمر قوة مغناطيسية مستقرة واستهلاكًا منخفضًا للطاقة (30-150 واط)، مما يجعلها مثالية للآلات ذات أنظمة التحكم بالتيار المستمر (على سبيل المثال، الرافعات التي تعمل بالبطارية-، والناقلات التي تعمل بالطاقة الشمسية-).

4.2 2. عزم دوران قابل للتعديل

يسمح تعديل عزم الدوران بدون خطوات من خلال التحميل المسبق للنابض بالمطابقة الدقيقة لمتطلبات الحمل (50-1500 نيوتن متر)، مما يعزز تعدد الاستخدامات عبر أنواع الآلات المتعددة.

4.3 3. فشل موثوق به-تصميم آمن

يضمن التكوين المغلق عادةً (الزنبركي-المشغل) الفرملة التلقائية في سيناريوهات فقدان الطاقة، مع الالتزام بمعايير السلامة مثل GB/T 10435-2007 (الفرامل الكهرومغناطيسية التي تعمل بالتيار المستمر) وIEC 60204 (السلامة الكهربائية).

4.4 4. صيانة متينة ومنخفضة-

تتحمل الملفات المعزولة من الفئة F درجات الحرارة العالية، مما يطيل عمر الخدمة في البيئات الدافئة (على سبيل المثال، ورش العمل المعدنية).

تعمل بطانات الاحتكاك القابلة للاستبدال وصواميل الضبط التي يمكن الوصول إليها على تبسيط عملية الصيانة، مما يقلل من وقت التوقف عن العمل.

4.5 5. نطاق الطراز المتنوع

تغطي ZWZA (50–500 N·m) وZWZB (300–1,500 N·m) نطاقات عزم الدوران المتداخلة، مما يضمن توافقًا دقيقًا للتطبيقات بدءًا من الخدمة الخفيفة المتوسطة - (على سبيل المثال، الرافعات الجيبية) إلى الخدمة المتوسطة الثقيلة - (على سبيل المثال، الرافعات الجسرية الصغيرة).

5. التطبيقات النموذجية

يتم استخدام سلسلتي ZWZA وZWZB على نطاق واسع في -الإعدادات الصناعية المتوسطة، بما في ذلك:

الرافعات والرافعات: الرافعات الجيبية (الورش)، ورافعات محطات العمل العلوية، والرافعات الكهربائية الصغيرة (1-10 طن لـ ZWZA، و5-20 طن لـ ZWZB).

الناقلون: تعمل السيور الناقلة في خطوط التعدين أو الأسمنت أو التعبئة والتغليف على الكبح للتحكم في تدفق المواد على المنحدرات.

المعدات المعدنية المساعدة: مغذيات الدرفلة الصغيرة، ومعالجات الملفات، ومحركات أبواب الفرن-المقاومة للحرارة والغبار المعتدلين.

الروافع: الروافع الصغيرة للتطبيقات البحرية (إطلاق القوارب) أو سحب المواد في مواقع البناء.

6. المواصفات الفنية (سلسلة ZWZA وZWZB)

المعلمة	سلسلة زوزا	سلسلة ZWZB
نوع الفرامل	فرامل الأسطوانة الكهرومغناطيسية DC (مغلقة عادة)	نفس ZWZA
قطر الطبل المتوافق	150-300 ملم	200-400 ملم
عزم الكبح المقدر	50–500 N·m	300–1,500 N·m
مصدر طاقة التيار المستمر	24 فولت، 48 فولت، 110 فولت، 220 فولت تيار مستمر	نفس ZWZA
استهلاك طاقة الملف	30–80 W	60–150 W
فئة العزل	الفئة F (أقل من أو تساوي 155 درجة)	نفس ZWZA
مادة بطانة الاحتكاك	راتينج غير الأسبستوس-مركب شبه معدني-شبه معدني	نفس ZWZA
عمر خدمة البطانة	أكبر من أو يساوي 8000 ساعة	أكبر من أو يساوي 8000 ساعة
درجة حرارة التشغيل	-20 درجة إلى 60 درجة	-20 درجة إلى 70 درجة
فئة الحماية	IP54	IP54
وقت الاستجابة للطوارئ	أقل من أو يساوي 0.7 ثانية	أقل من أو يساوي 0.8 ثانية
نوع التركيب	شفة/كتيفة-مثبتة	نفس ZWZA
نطاق الوزن	10-30 كجم	20-50 كجم

تجمع سلسلتا ZWZA وZWZB بين كفاءة التيار المستمر والأداء القابل للتعديل والموثوقية الآمنة-في حالة الفشل، مما يجعلها اختيارات موثوقة للآلات الصناعية ذات المهام المتوسطة- التي تتطلب فرملة دقيقة وآمنة.
