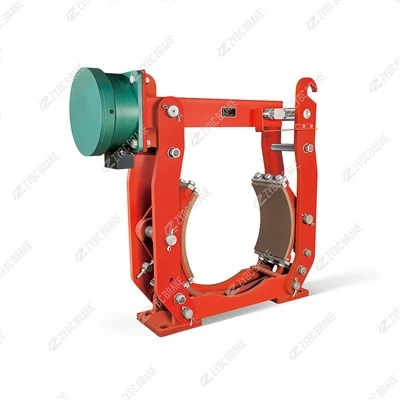

MWZ200-160 فرامل طبلة كهرومغناطيسية|160N·m، Ø200mm، MZ-160 مغناطيس DC، آمن من الفشل NC، لرافعة المناجم والواجب المضاد للانفجار
MWZ200-160 فرامل أسطوانية كهرومغناطيسية ✔ مغناطيس تيار مستمر - لا يوجد تيار متردد، لا قوس، انفجار-أكثر ودية يعمل MWZ200-160 على تيار مستمر 220 فولت من خلال مغناطيس كهربائي خطي موفر للطاقة DT-200. لا يوجد تدفق متناوب 50 هرتز، ولا طنين للملف، ولا يوجد قوس موصل للتيار المتردد. أكثر هدوءًا وأمانًا بطبيعتها من فرامل التيار المتردد (JZ/TJ2) في...
الوصف
MWZ200-160 طبلة الفرامل الكهرومغناطيسية
✔ مغناطيس التيار المستمر - لا يوجد تيار متردد، لا يوجد قوس، انفجار-أكثر ودية
يعمل MWZ200-160تيار مستمر 220 فولت من خلال DT-200 مغناطيس كهربائي خطي موفر للطاقة. لا يوجد تدفق متناوب 50 هرتز، ولا طنين للملف، ولا يوجد قوس موصل للتيار المتردد.أكثر هدوءًا وأمانًا بطبيعتها من فرامل التيار المتردد (JZ/TJ2) في مناجم الفحم والمناطق الكيميائية والمتربة - يقترن بوحدة مقوم (AC 380V in → DC 220V out) وتحصل على فوائد DC على موقع AC.
✔ فشل-آمن، زنبركي-مطبق - إيقاف التشغيل=تشغيل الفرامل
مغلقة عادة. الزنبرك الرئيسي (60Si2MnA) يحمل 160 نيوتن متر. لفائف العاصمة فقط للتحرير. التعتيم / E - توقف / انخفاض الموصل → المشابك الزنبركية Ø200 أسطوانة في أقل من أو يساوي 0.3 ثانية. نفس منطق الأمان مثل YW/QW/JZ، ولكن معصفر ضوضاء كهربائية للتيار المترددعلى حلقة التحكم.
✔ ملف تيار مزدوج-: 2A Inrush، 0.02A Hold
يرسم DT-2002.0 أمبير لسحب ~0.1 ثانية، ثم يسقط إلى0.02A عقد الحاليعبر المقتصد الداخلي. ارتفاع درجة حرارة الملف<40K at 1200 cyc/h - far cooler than old MZD1/MZD2 AC magnets. عمر المغناطيس أكبر من أو يساوي 15,000 ساعة عمل
وصف المنتجات
MWZ200-160 هو البديل الذي يعمل بالتيار المستمر-من عائلة مكابح الأسطوانة الكهرومغناطيسية MW(Z) - إصدار "MW"=AC، وإصدار "MWZ"=DC، وإطار فرامل متطابق، وتصميم كهربائي مغناطيسي مختلف. إنها المواصفات الصحيحة عندما:
يدير الموقع بالفعل ناقل تحكم DC (رافعة منجم، ورافعة DC، ومعدات تعمل بالبطارية-)
الضوضاء الصوتية أو شرارة قوس التيار المتردد غير مقبولة (مترو الأنفاق، ورشة الطلاء، غرفة الآلات)
تريد JZ-200 160 نيوتن متر و1200 دورة/ساعة، ولكن على تيار مستمر 220 فولت/110 فولت/24 فولت
تحديث أساطيل TJ2-200/200 القديمة حيث يمكن للوحة إضافة مقوم صغير
التطبيقات النموذجية:
- رافعة المناجم والونش المائل - فرامل أمان للإطار الأمامي، تيار مستمر 220 فولت مباشرة من محرك الأقراص
- توقف الناقل تحت الأرض (ضوضاء منخفضة-، بدون قوس تيار متردد)
- عربة الرافعة العلوية 5-10 طن / رافعة تعمل بالتيار المستمر
- سيارة نقل المعادن، محرك aux مطحنة الدرفلة
- رافعة ذراعية لمصنع كيميائي (زوج مع حاوية مقوم Ex d)
- ترقية فرامل التيار المتردد القديمة حيث يوجد ناقل التيار المستمر
المواصفات الفنية
|
المعلمة |
قيمة |
|---|---|
|
نموذج |
MWZ200-160 |
|
نوع الفرامل |
مغلق عادةً،-مطبق على الزنبرك،إطلاق المغناطيس الكهربائي بالتيار المستمر |
|
قطر عجلة الفرامل |
Ø200 ملم |
|
عزم الكبح المقدر |
160 N·m (قابل للتعديل 120-180 نيوتن متر عن طريق الجوز الزنبركي) |
|
سحب الحذاء (الإجمالي) |
0.6 مم (خلوص متساوي-، تعويض تلقائي-) |
|
نموذج المغناطيس الكهربائي |
DT-200 / DTZ-200 (تيار مستمر خطي، موفر للطاقة) |
|
شفط بتصنيف مغناطيسي |
1000 N |
|
السكتة الدماغية المغناطيس (الحد الأقصى / الأولي) |
6 ملم / 3 ملم |
|
تردد التشغيل |
1200 دورة/ساعة |
|
الجهد لفائف |
تيار مستمر 220 فولت(تيار مستمر 110 فولت/24 فولت اختياري) |
|
تيار الملف (التدفق / التثبيت) |
2.0 A / 0.02 A |
|
JC (دورة العمل) |
0–100% (الضغط المستمر على OK) |
|
الوزن الإجمالي |
30 كجم(الفرامل ~23 كجم + مغناطيس ~7 كجم) |
|
بطانة |
الأسبستوس-مجاني، ملتصق-، μ أكبر من أو يساوي 0.45، يتغير عند أقل من أو يساوي 4 مم |
|
درجة الحرارة المحيطة. |
-25 درجة إلى +40 درجة (قياسية)، -20 درجة إلى +55 درجة بعض المتغيرات |
|
رطوبة |
أقل من أو يساوي 90% رطوبة نسبية، الارتفاع أقل من أو يساوي 2000 متر |
|
حماية |
مغناطيس IP54 (مغلق)، إطار مطلي |
|
المعايير |
جي بي/زي كيو 4388، جي بي/تي 7685-2006 |
|
تصاعد |
قاعدة أفقية، =270ملم، قابلة للتبديل بين اليسار واليمين |
|
خيارات |
ملف DC110V/24V، وحدة المعدل (AC380→DC220)، حاوية Ex d، تحرير يدوي، مفتاح حد، طلاء مقاوم للتآكل |
