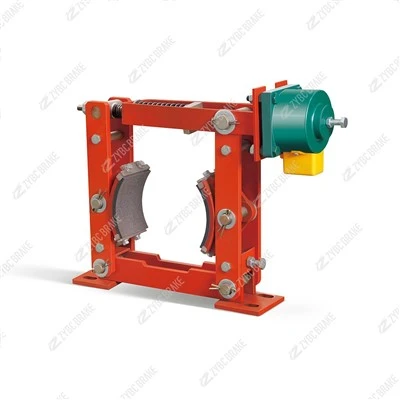

فرامل أسطوانية كهرومغناطيسية عالية الجودة من سلسلة JZ

السلسلة جي زدعبارة عن مجموعة من -فرامل الأسطوانة الكهرومغناطيسية الصناعية المصممة للآلات الدوارة المتوسطة-إلى-الثقيلة-بما في ذلك معدات الرفع والنقل، وآلات الموانئ، والأجهزة المعدنية، وآلات التعدين، وآلات البناء. المحددة بهاالتشغيل الكهرومغناطيسي(التيار الكهربائي يولد قوة مغناطيسية للتحكم في الكبح) وتصميم مغلق عادة(يتم تعشيق الزنبرك-عند إلغاء-الطاقة)، ​​توفر هذه السلسلة تباطؤًا ديناميكيًا موثوقًا به، واحتجاز الحمل الثابت، وفشل-التوقف الآمن في حالات الطوارئ. وهو مناسب بشكل خاص للبيئات ذات الطلب العالي-(على سبيل المثال، مصانع الصلب والموانئ والمناجم) حيث يعد أداء المكابح المستقر وعزم الدوران القابل للتعديل ومقاومة الظروف القاسية أمرًا بالغ الأهمية. تغطي سلسلة JZ أقطار الأسطوانة من 100 إلى 600 ملم ومخرجات عزم الدوران من 40 إلى 5000 نيوتن متر، وتلبي احتياجات تطبيقات الحمل المتوسطة -إلى-الثقيلة (5-50 طنًا) مع الامتثال لمعايير الصناعة للسلامة والتوافق. يوجد أدناه تفصيل تفصيلي لخصائص السلسلة والهيكل الأساسي ومبدأ العمل والميزات الرئيسية والتطبيقات النموذجية والمواصفات الفنية:

1. نظرة عامة على السلسلة والوظيفة الأساسية

تتبع سلسلة JZ اصطلاحات التسمية الصناعية لفرامل الأسطوانة الكهرومغناطيسية، حيث يشير الحرف "J" إلى "الكهرومغناطيسية" ويشير الحرف "Z" إلى "نمط الفرامل-الأسطوانة". وقد تم تصميم وظائفها الأساسية بما يتوافق مع متطلبات السلامة والتشغيل لآلات الصناعة الثقيلة-:

الكبح الديناميكي: إبطاء أو إيقاف المعدات ذات القصور الذاتي العالي- (على سبيل المثال، رافعات الموانئ وناقلات التعدين) مع التحكم في عزم الدوران لتجنب تأرجح الحمل أو الصدمات الميكانيكية أو تلف المكونات المهمة.

عقد الحمل الثابت: تأمين الأحمال الثقيلة (على سبيل المثال، ملفات الفولاذ، الخام) في مكانها أثناء فترة التوقف أو الصيانة أو انقطاع التيار الكهربائي-في حالات-منع الحركة العرضية.

الكبح في حالات الطوارئ: الانخراط تلقائيًا في انقطاع الطاقة أو حدوث أعطال كهربائية لإيقاف المعدات على الفور، حيث يعمل كحاجز أمان حاسم للعمليات-عالية الخطورة (على سبيل المثال، مصانع درفلة المعادن ورافعات المناجم).

تشتمل السلسلة على نماذج متعددة{0}الأحجام (من JZ-100 إلى JZ-600) لتتناسب مع أقطار الأسطوانات المتنوعة وقدرات التحميل المتنوعة، مما يضمن التوافق الواسع مع الآلات الصناعية.

2. الهيكل الأساسي والمكونات الرئيسية

تتميز سلسلة JZ بتصميم قوي وسهل الاستخدام-مُحسّن للتشغيل الكهرومغناطيسي والاستخدام -للخدمة الشاقة، مع خمسة أنظمة فرعية متكاملة:

2.1 1. وحدة التشغيل الكهرومغناطيسية (مركز الطاقة)

تقوم الوحدة بتحويل الطاقة الكهربائية إلى قوة مغناطيسية للتحكم في تعشيق/تحرير الفرامل، وتتضمن ما يلي:

لفائف المغناطيس الكهربائي: ملف جرح نحاسي-مغلفالعزل من الفئة F(مقاوم للحرارة-حتى 155 درجة) وموضع في غلاف فولاذي رقيق. إنه مصمم لإمدادات الطاقة الصناعية القياسية (AC 380V، 50 هرتز) ويولد مجالًا مغناطيسيًا مستقرًا عند تنشيطه.

الدروع المغناطيسية: اثنان من التجهيزات الفولاذية المغناطيسية المتطابقة مع نفاذية مغناطيسية عالية. عندما يتم تنشيط الملف، تنجذب أجزاء المحرك إلى أسطوانة المكابح، مما يؤدي إلى بدء الكبح القائم على الاحتكاك-.

عودة الينابيع: نوابض فولاذية-منغنيز عالية التوتر-(تمت معايرتها لتتوافق مع متطلبات عزم الدوران) تدفع عناصر الإنتاج بعيدًا عن الأسطوانة عند فصل-تنشيط الملف-مما يؤدي إلى فشل الوظيفة الآمنة "المغلقة بشكل طبيعي"-.

2.2 2. مجموعة فرامل الأسطوانة (قلب الاحتكاك)

يتفاعل التجميع مع الأسطوانة الدوارة للماكينة لتوليد قوة الكبح، بما في ذلك:

أحذية الفرامل: أحذية فولاذية مقوسة (مصنوعة من الفولاذ الكربوني عالي القوة-) مصممة لتتناسب مع أقطار الأسطوانة (100-600 ملم). تم تعزيز الأحذية هيكليًا لتحمل قوى الاحتكاك العالية ومنع التشوه تحت الأحمال الثقيلة.

بطانات الاحتكاك: بطانات مركبة من الأسبستوس- (معامل احتكاك عالي: μ أكبر من أو يساوي 0.42، مقاومة للتآكل أكبر من أو تساوي 8000 ساعة عمل) مثبتة بإحكام على أحذية الفرامل. من السهل استبدال البطانات دون تفكيك الفرامل بالكامل، مما يقلل من وقت التوقف عن الصيانة.

آلية محاذاة الطبل: دعامات أحذية مصنوعة آليًا بدقة - تتيح محاذاة سهلة مع أسطوانة الفرامل أثناء التثبيت. وهذا يضمن الاتصال الموحد بين البطانات والأسطوانة، وتجنب التآكل غير المتساوي وتقلبات عزم الدوران.

2.3 3. نظام تعديل عزم الدوران (مركز التحكم)

آلية مخصصة -لضبط عزم دوران المكابح لتطبيقات معينة:

صواميل التعديل: صواميل ملولبة مثبتة على وصلة الزنبرك. من خلال تدوير الصواميل، يمكن للمشغلين ضبط التحميل المسبق لنوابض العودة، مما يتيح تنظيم عزم الدوران بدون خطوات ضمن النطاق المقدر للنموذج (40-5000 نيوتن متر). تسمح هذه المرونة للفرامل بالتكيف مع متطلبات الحمل المختلفة (على سبيل المثال، نقل الضوء مقابل الرفع الثقيل).

2.4 4. فشل-الآلية الآمنة (أساس الأمان)

تم تصميمه حول التصميم "المغلق عادةً" لضمان قدرة الكبح في حالات الفشل الحرجة:

عندما يكون الملف الكهرومغناطيسيتم إلغاء-تنشيطه(فقدان الطاقة، عطل كهربائي)، تقوم النوابض الراجعة على الفور بدفع أعضاء الإنتاج وأحذية الفرامل باتجاه الأسطوانة-تعشيق الفرامل لقفل العمود.

عندما يكون الملفتنشيط(التشغيل العادي)، يتغلب المجال المغناطيسي على شد الزنبرك، مما يؤدي إلى سحب عناصر الإنتاج بعيدًا عن الأسطوانة-محررًا الفرامل اللازمة لدوران الماكينة. يلغي هذا التصميم الاعتماد على الطاقة الخارجية للفرملة في حالات الطوارئ، مما يعزز السلامة.

2.5 5. مكونات حماية البيئة (أساس المتانة)

الإسكان لفائف معزولة: يعمل الملف المعزول من الفئة F والهيكل الفولاذي على حماية المكونات الداخلية من الغبار والرطوبة والتآكل الخفيف- مما يزيد من عمر الخدمة في البيئات الصناعية.

مكافحة-ارتخاء السحابات: تستخدم جميع البراغي الهيكلية صواميل قفل وغسالات زنبركية لمقاومة الاهتزاز (شائع في آلات التعدين/البناء)، مما يمنع إزاحة المكونات وتدهور الأداء.

3. مبدأ العمل

تعمل سلسلة JZ وفقًا لدورة آمنة-من الأعطال الكهرومغناطيسية بسيطة وموثوقة، وتتوافق مع تشغيل الآلات الصناعية الثقيلة-:

3.1 1. تعشيق الفرامل (التوقف العادي/الطوارئ)

التوقف العادي: عندما تحتاج الآلات (على سبيل المثال، ناقل الميناء) إلى التباطؤ أو التوقف، يقوم نظام التحكم بقطع الطاقة عن ملف المغناطيس الكهربائي. يتبدد المجال المغناطيسي، وتدفع النوابض الراجعة أحذية الفرامل نحو الأسطوانة الدوارة.

توليد الاحتكاك: تتلامس بطانات الاحتكاك بشكل كامل مع الأسطوانة، مما يولد عزم الكبح (40-5000 نيوتن متر) لإبطاء الأسطوانة بمعدل يتم التحكم فيه (أقل من أو يساوي 1.5 ثانية تحت الحمل المقدر)، مما يضمن التوقف المستقر.

الكبح في حالات الطوارئ: في حالة انقطاع الطاقة المفاجئ (على سبيل المثال، انقطاع الشبكة) أو فشل الملف، يتم إلغاء تنشيط الملف على الفور-. تعمل نوابض العودة خلال أجزاء من الثانية (أقل من أو تساوي 0.8 ثانية) لتعشيق الفرامل وقفل العمود ومنع هروب المعدات أو انخفاض الحمل.

3.2 2. تحرير الفرامل (التشغيل العادي)

عندما تحتاج الآلة إلى التشغيل (على سبيل المثال، رفع حمولة برافعة)، يقوم نظام التحكم بتزويد ملف المغناطيس الكهربائي بالطاقة. يولد الملف مجالًا مغناطيسيًا قويًا يجذب التجهيزات.

تتغلب القوة المغناطيسية على شد الزنبرك الراجع، وتسحب أعضاء الإنتاج (وأحذية الفرامل المرفقة) بعيدًا عن الأسطوانة. يتم إنشاء فجوة صغيرة (0.3-0.5 مم)، مما يسمح للأسطوانة (والعمود المتصل) بالدوران بحرية للتشغيل العادي.

3.3 3. عقد الحمل الثابت

عندما تكون الآلة خاملة أو متوقفة مؤقتًا (على سبيل المثال، تعليق ملف فولاذي في وسط-الهواء)، يظل الملف غير نشط-. تعمل النوابض الراجعة على إبقاء أحذية الفرامل متصلة بالأسطوانة، مما يؤدي إلى تطبيق عزم دوران ثابت لتثبيت الحمل بشكل آمن-دون الحاجة إلى طاقة خارجية، مما يقلل من استهلاك الطاقة ويعزز السلامة.

4. الميزات الرئيسية لسلسلة JZ

تتميز سلسلة JZ بقدرتها على التكيف مع متطلبات الصناعة-الثقيلة، مع المزايا الأساسية:

4.1 1. مغلق عادةً ويفشل-تصميم آمن

يضمن تهيئة الزنبرك-الموضع (إلغاء{1}}تنشيطه) تعشيق الفرامل تلقائيًا في حالة فقدان الطاقة أو حدوث أعطال-القضاء على مخاطر حركة المعدات غير المخطط لها، وهي ميزة أمان بالغة الأهمية لتطبيقات الأحمال العالية-(على سبيل المثال، رافعات المناجم).

4.2 2. عزم الكبح القابل للتعديل

يسمح تعديل عزم الدوران بدون خطوات عبر صواميل التحكم للفرامل بمطابقة متطلبات الحمل المتنوعة (40-5000 نيوتن متر). هذه المرونة تجعلها متوافقة مع أنواع متعددة من الآلات (مثل الناقلات الخفيفة والرافعات الثقيلة) دون الحاجة إلى استبدال النماذج.

4.3 3. بنية متينة للبيئات القاسية

تقاوم الملفات المعزولة من الفئة F درجات الحرارة العالية (حتى 155 درجة)، وهي مناسبة للبيئات المعدنية أو التعدينية ذات الحرارة المحيطة المرتفعة.

تتحمل أحذية الفرامل المعززة وبطانات الاحتكاك القائمة على الأسبستوس-التآكل الشديد وقوى الاحتكاك العالية، مما يضمن فترة خدمة تزيد عن أو تساوي 8000 ساعة عمل في ظل التشغيل العادي.

4.4 4. سهولة التركيب والصيانة

تعمل آلية محاذاة الأسطوانة على تبسيط عملية التثبيت في الموقع-، مما يقلل من وقت الإعداد بنسبة 30% مقارنة بالفرامل غير القابلة للضبط-.

يمكن استبدال بطانات الاحتكاك المثبتة في أقل من أو يساوي 40 دقيقة باستخدام الأدوات الأساسية، ولا يتطلب ضبط عزم الدوران أي معدات متخصصة-تقلل من وقت توقف الماكينات عن العمل.

4.5 5. التوافق مع معايير الصناعة

يفي بالمعايير الصناعية الصينية والدولية، بما في ذلكجي بي/ZQ4388-86(أبعاد الاتصال ومعلمات عزم الدوران) وجي بي/T7685-2006(المتطلبات الفنية لفرامل الأسطوانة الكهرومغناطيسية). وهذا يضمن التوافق مع الآلات المنتجة محليًا والمستوردة.

5. التطبيقات النموذجية

يتم استخدام سلسلة JZ على نطاق واسع في قطاعات الصناعة-الثقيلة التي تتطلب مكابح متوسطة موثوقة-إلى-الخدمة الشاقة، بما في ذلك:

معدات الرفع والنقل: الرافعات العلوية (مصانع الصلب)، الرافعات الجسرية (المستودعات)، والسيور الناقلة (مواقع التعدين) للتحكم في الأحمال وإيقافها.

آلات الميناء: رافعات الحاويات، ورافعات أحواض بناء السفن، ورافعات البضائع السائبة-التي تتحمل رطوبة المياه المالحة ودورات التحميل الثقيلة.

المعدات المعدنية: مصانع الدرفلة، ومعالجات الملفات الفولاذية، ورافعات الأفران العالية-التي تقاوم درجات الحرارة العالية والغبار.

آلات التعدين: رافعات المناجم (رفع الخام)، والناقلات الموجودة تحت الأرض، ومحركات الكسارات-تتكيف مع البيئات المليئة بالغبار والاهتزازات العالية-.

آلات البناء: الرافعات البرجية، والرافعات الزاحفة، وخلاطات الخرسانة-لضمان التوقف الآمن أثناء عمليات البناء.
