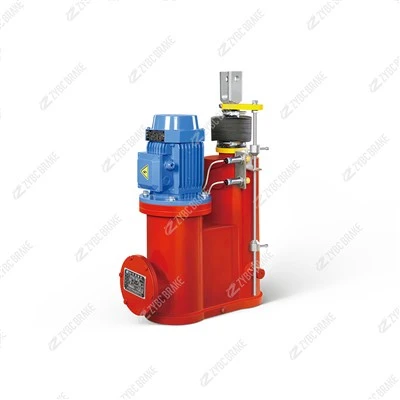

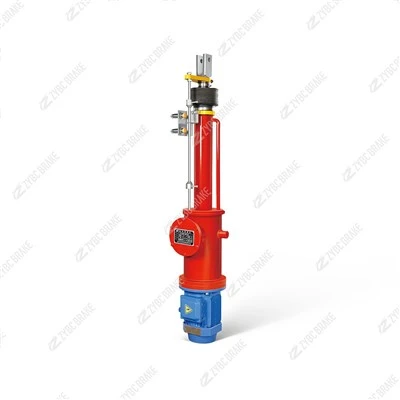

دافع هيدروليكي كهربائي عالي الجودة من سلسلة DYT



2. مبدأ العمل

تعمل سلسلة DYT علىمغلق-حلقة كاملة-مبدأ النقل الهيدروليكي، حيث يتم دمج محرك كهربائي ومضخة هيدروليكية وصمامات تحكم وأسطوانة مزدوجة الفعل-في وحدة قائمة بذاتها-. تتضمن دورة عمله ثلاث حالات رئيسية، مع التركيز على التحكم الدقيق والقفل الآمن:

2.1 1. تشغيل الدفع/السحب الخطي

عند تنشيطه، يقوم المحرك الكهربائي للدافع بتشغيل مضخة تروس (أو مضخة ريشة) لسحب الزيت الهيدروليكي من الخزان الداخلي. تقوم المضخة بضغط الزيت (10-25 ميجا باسكال، حسب الموديل).

يتدفق الزيت المضغوط عبر صمام ذو ملف لولبي إلى أحد طرفي -الأسطوانة الهيدروليكية المزدوجة المفعول، مما يدفع المكبس وقضيب الإخراج للتمدد (الدفع) أو التراجع (السحب). يحدد اتجاه تدفق الزيت (الذي يتم التحكم فيه بواسطة صمام الملف اللولبي) ما إذا كان الدافع يمارس قوة الدفع أو السحب.

2.2 2. التحديد الدقيق للموضع والقفل الذاتي-

مدمج-.قفل هيدروليكي ثنائي الاتجاه-.(مدمج في كتلة الصمام) يحبس الزيت في الأسطوانة عند توقف المحرك أو عند إلغاء تنشيط صمام الملف اللولبي-. يؤدي هذا إلى قفل المكبس وقضيب الإخراج في موضعهما الحالي، مما يحافظ على الحمل دون استهلاك الطاقة.

يمكن تركيب مفاتيح الحد الخارجية (اختيارية) لتعيين نقاط نهاية محددة أو مواضع متوسطة، مما يتيح الإيقاف الآلي-والتحكم المستمر- عبر أنظمة PLC.

2.3 3. الطوارئ والطاقة-الاستجابة للفقدان

في حالة انقطاع الطاقة المفاجئ، يتم إلغاء تنشيط صمام الملف اللولبي-، ويتم تنشيط القفل الهيدروليكي ذو الاتجاهين-على الفور. يؤدي هذا إلى تثبيت قضيب الإخراج في مكانه، مما يمنع حركة الحمل العرضية (على سبيل المثال، إسقاط قطعة عمل مرفوعة) ويضمن السلامة التشغيلية.

بالنسبة للسحب/التمديد في حالات الطوارئ (اختياري)، يسمح صمام التجاوز اليدوي بضبط تدفق الزيت يدويًا لإعادة ضبط الدافع بدون طاقة.

3. الهيكل الأساسي والمكونات الرئيسية

تتميز سلسلة DYT بتصميم مغلق ومتكامل مع خمسة أنظمة فرعية مهمة، مُحسّنة من أجل المتانة وسهولة التكامل:

3.1 1. محرك كهربائي (مدخل الطاقة)

محرك تحريضي يعمل بالتيار المتردد ثلاثي -أطوار (قياسي: 380 فولت تيار متردد، 50 هرتز؛ اختياري: 220 فولت تيار متردد/60 هرتز) بتقديرات طاقة تتراوح من 0.37 إلى 7.5 كيلووات. يستخدمالعزل من الفئة F(مقاومة للحرارة تصل إلى 155 درجة) لتحمل درجات الحرارة العالية في البيئات المعدنية أو التعدينية.

يتم تركيب المحرك بشكل شفة-مباشرة على المضخة، مما يؤدي إلى التخلص من فجوات ناقل الحركة وتقليل الحجم الإجمالي للوحدة.

3.2 2. وحدة التحكم والطاقة الهيدروليكية (تحويل الطاقة وتنظيمها)

مضخة تروس/ريشة: مضخة تروس عالية الكفاءة- (لموديلات الضغط المنخفض-إلى-المتوسطة أقل من أو تساوي 16 ميجا باسكال) أو مضخة دوارة (لموديلات الضغط العالي-16–25 ميجا باسكال) التي تحول دوران المحرك إلى ضغط هيدروليكي. يعمل بضوضاء منخفضة (أقل من أو يساوي 78 ديسيبل) لتوفير الراحة في مكان العمل.

كتلة الصمام المتكاملة: يحتوي على صمام اتجاهي ذو ملف لولبي (للتحكم في اتجاه الحركة)، وقفل هيدروليكي ثنائي الاتجاه (لتحديد الموضع/القفل)، وصمام تخفيف الضغط (للحماية من الضغط الزائد). تضيف موديلات الخدمة الشاقة- صمامات التحكم في التدفق لضبط السرعة.

خزان مختوم: خزان فولاذي (السعة: 1-10 لتر) مدمج في مبيت الدافع لتخزين الزيت الهيدروليكي (الزيت المعدني ISO VG 46). إنه يتميز بمقياس لمستوى الزيت، ومتنفس للهواء، وفلتر زيت 10 ميكرومتر للحفاظ على نظافة الزيت.

3.3 3. أسطوانة هيدروليكية مزدوجة - (مخرجات القوة والحركة)

أسطوانة فولاذية عالية القوة-(التجويف: 63–200 مم) مع قضيب إخراج مطلي بالكروم-(القطر: 40–140 مم) لمقاومة التآكل والحركة السلسة. تحدد شوط القضيب (50-1000 مم) وتجويف الأسطوانة نطاق قوة الدافع (5-100 كيلو نيوتن).

أختام الضغط العالي-: تمنع أختام الفلوروبوليمر (FKM) أو مطاط النتريل (NBR) (معيار FKM لدرجات الحرارة المرتفعة) تسرب الزيت، مما يضمن أداءً موثوقًا به في درجات الحرارة من -20 درجة إلى 80 درجة.

3.4 4. آلية-القفل والسلامة الذاتية (أساس الموثوقية)

-قفل هيدروليكي ثنائي الاتجاه: صمام فحص تجريبي -يعمل على الحفاظ على الضغط في حجرتي الأسطوانة عند إلغاء الطاقة-، مما يتيح قفل الموضع مع عدم الانجراف-الحرج لتطبيقات الحمل-(على سبيل المثال، رفع قطع العمل).

صمام التجاوز اليدوي: صمام ميكانيكي اختياري يسمح بالتحكم اليدوي في تدفق الزيت أثناء انقطاع التيار الكهربائي، مما يتيح إعادة الضبط في حالات الطوارئ للدافع.

3.5 5. مكونات التثبيت والحماية (قابلية التكيف والمتانة)

تركيب عالمي: تتيح التصميمات المثبتة على الحافة أو مرتكز الدوران أو القدم-التركيب (قابلة للتخصيص) التثبيت في اتجاهات رأسية أو أفقية أو مائلة، مع التكيف مع تخطيطات الآلات المتنوعة.

الضميمة مختومة: غلاف فولاذي مغلق بالكاملحماية IP65(قياسي) يقاوم الغبار ورذاذ الماء والتأثيرات الميكانيكية-مناسب للبيئات القاسية الخارجية (مواقع البناء) والداخلية (مصانع الصلب).

طلاء مضاد للتآكل-: جميع الأجزاء المعدنية الخارجية مطلية براتنج الإيبوكسي (بسمك 80-100 ميكرومتر) لمقاومة الصدأ والتعرض للمواد الكيميائية (مثل غبار التعدين والمواد الكيميائية الصناعية).

4. الميزات والمزايا الرئيسية

تتميز سلسلة DYT بتعدد استخداماتها ودقتها وقوتها، مع فوائد أساسية للتطبيقات الصناعية:

4.1 1. ناقل حركة هيدروليكي كامل-وتشغيل مستقر

يضمن المحرك-الهيدروليكي الكامل حركة سلسة وخالية من الصدمات-من خلال التخزين المؤقت لقوى التأثير الخارجية-لتجنب التلف الميكانيكي لقطع العمل (على سبيل المثال، المكونات المعدنية الهشة) أو المعدات.

4.2 2. تحديد المواقع بدقة والقفل الذاتي-

يتيح القفل الهيدروليكي ذو الاتجاهين- إمكانية تحديد الموضع بدون خطوات والقفل الذاتي-عند أي نقطة حد، مع عدم انحراف الموضع حتى تحت الحمل. وهذا يلغي الحاجة إلى أجهزة قفل إضافية، مما يبسط تصميم النظام.

4.3 3. قابلية التعديل بدون خطوات

يمكن تعديل قوة الدفع-من خلال ضغط النظام (الذي ينظمه صمام التنفيس)، والذي يغطي نطاقًا واسعًا (5–100 كيلو نيوتن) ليتوافق مع متطلبات الأحمال المتنوعة.

يمكن ضبط السرعة بدقة-باستخدام صمامات التحكم في التدفق الاختيارية، والتكيف مع المهام التي تتطلب حركة بطيئة ودقيقة (على سبيل المثال، تثبيت الأجزاء الحساسة) أو التشغيل السريع (على سبيل المثال، فتح البوابة).

4.4 4. تصميم مختوم ومنخفض-صيانة

يمنع الهيكل المغلق بالكامل تسرب الزيت ودخول الغبار وتلوث المياه، مما يضمن التشغيل الموثوق به في البيئات القاسية (مثل المناجم ومواقع البناء).

تعمل المكونات الهيدروليكية ذاتية التشحيم والأختام القابلة للاستبدال على تقليل تكرار الصيانة؛ لا يلزم تغيير الزيت إلا كل 6-12 شهرًا، مما يخفض تكاليف التشغيل.

4.5 5. تكامل تلقائي سهل

متوافق مع PLCs وDCS وأنظمة التحكم عن بعد عبر إشارات الملف اللولبي القياسية 24V DC. تؤدي إضافة مفاتيح حدية أو مستشعرات للموضع إلى تمكين التحكم الآلي الكامل في الحركة في المناطق -الخطيرة أو التي يصعب -الوصول إليها (على سبيل المثال،-ورش المعادن ذات درجات الحرارة العالية).

5. التطبيقات النموذجية

سلسلة DYT هي مصدر طاقة عالمي للتحكم في الحركة عبر الصناعات الثقيلة، بما في ذلك:

علم المعادن: تشغيل أبواب الأفران، والألواح التوجيهية لمطاحن الدرفلة، وأجهزة تثبيت الملفات الفولاذية-التي تتحمل درجات الحرارة العالية والغبار.

التعدين والفحم: التحكم في بوابات أمان رافعة المناجم، وشدادات الحزام الناقل، وصمامات تفريغ حاوية الخام-المقاومة للغبار والاهتزاز.

الحفاظ على الطاقة والمياه: فتح/إغلاق بوابات التحكم، وضبط دوارات توجيه التوربينات، وتشغيل صمامات الغلايات في محطات توليد الطاقة ومرافق معالجة المياه.

البناء والنقل: رفع المكونات وتحديد موضعها في بناء الجسور، والتحكم في آليات رفع سرير تفريغ الشاحنات، وضبط موزعات الرافعات.

الآلات العامة: تثبيت قطع العمل في خطوط التجميع، وإمالة معدات التعبئة والتغليف، وقيادة طاولات الرفع لمناولة المواد.
